Přečerpávací jímka samonosná PJT-2
jímka do tlakové kanalizace
Doprava

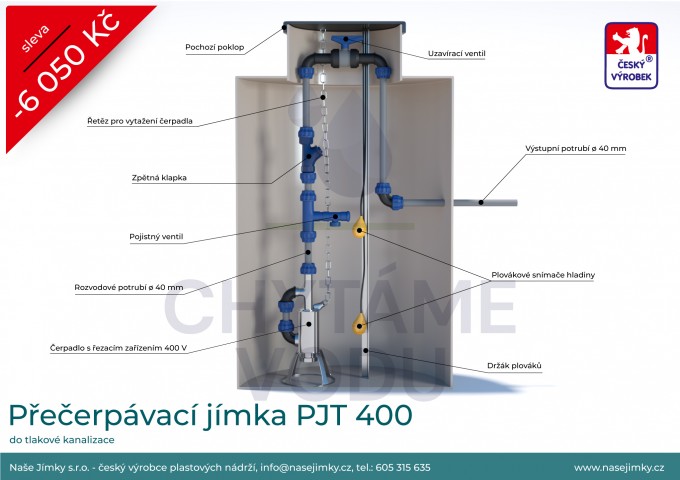

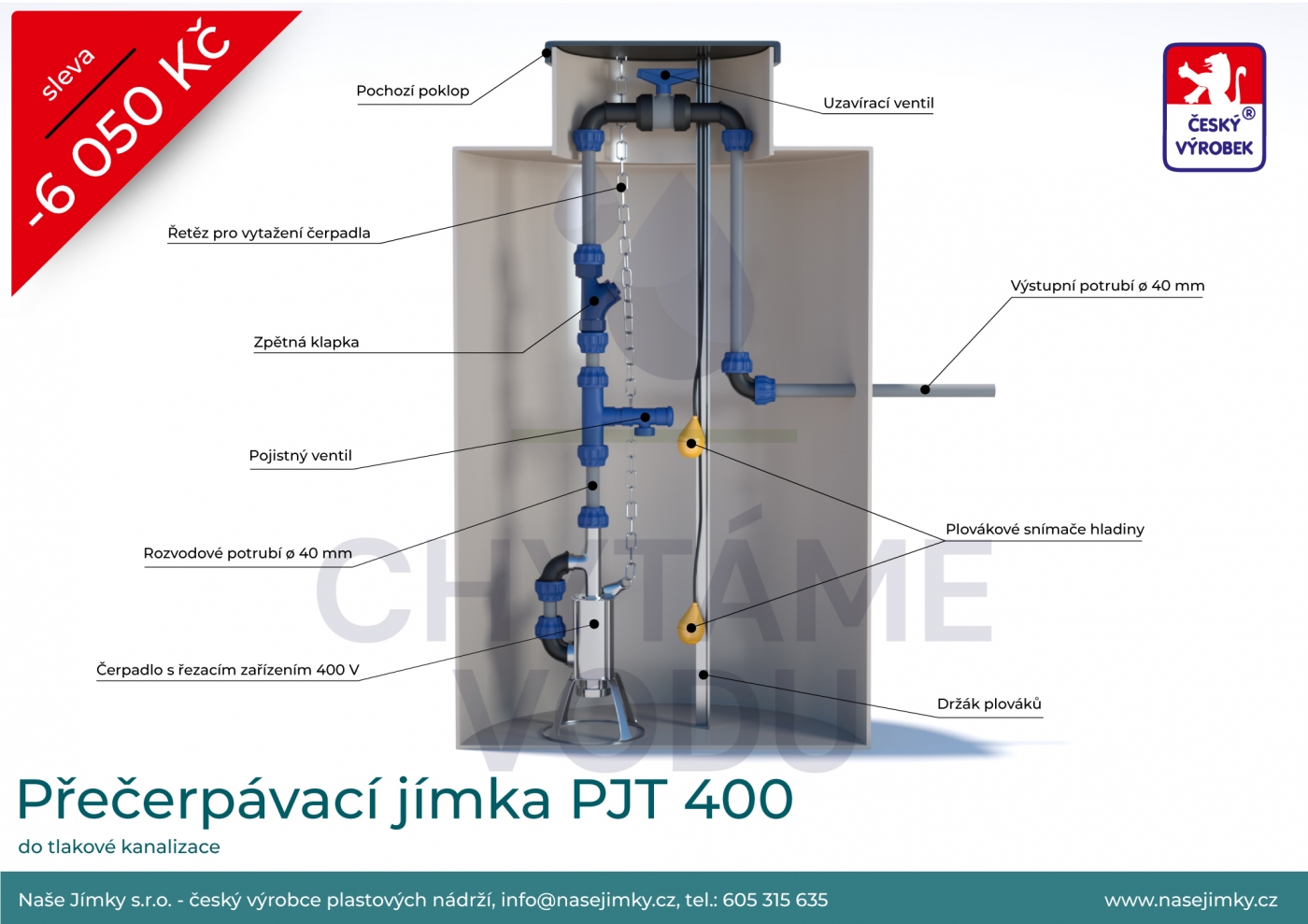

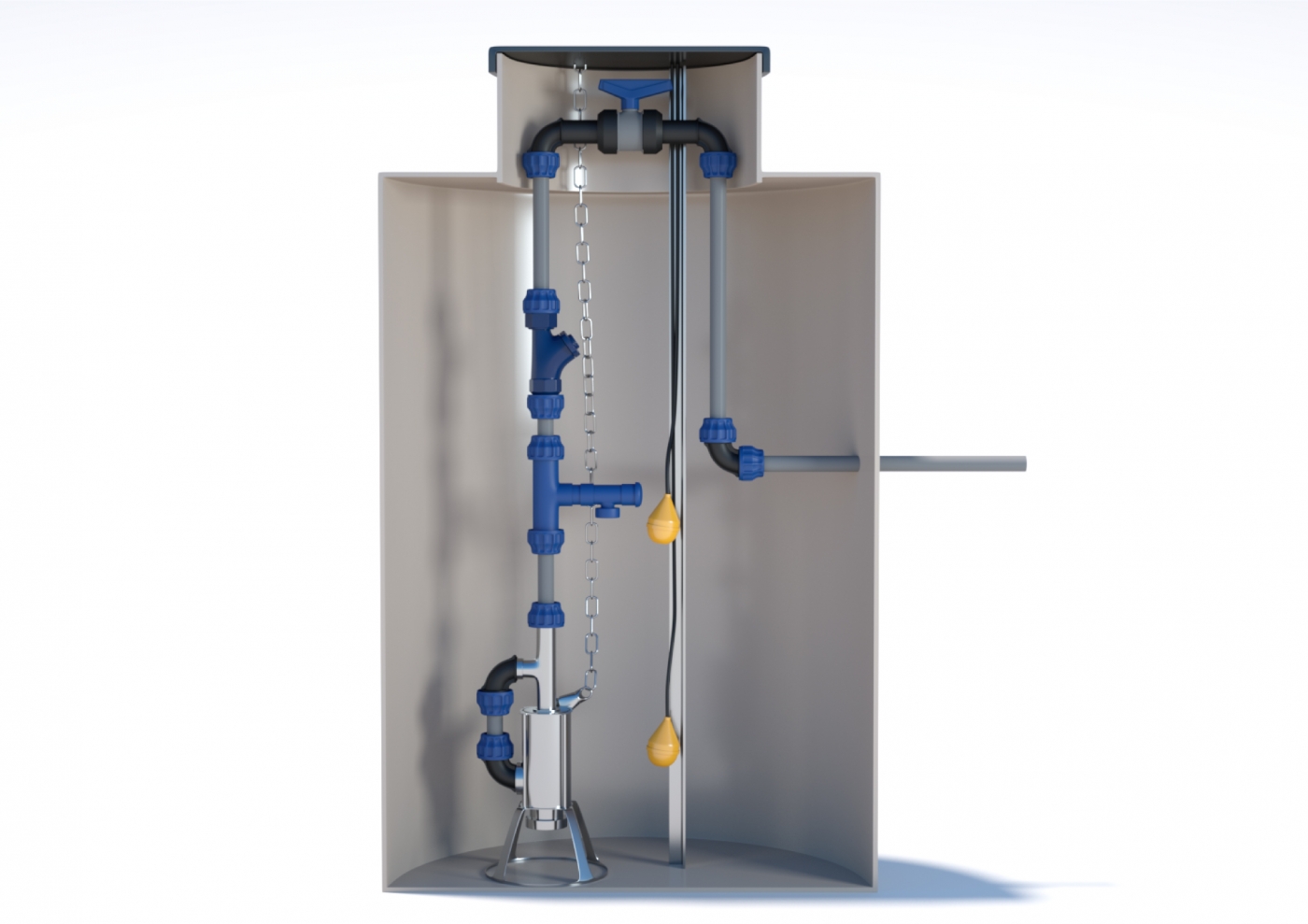

Přečerpávací samonosná jímka je podzemní plastová nádrž, která je kompletně vystrojena technologií s ponorným vřetenovým kalovým čerpadlem. Je určená k přečerpání splaškových vod, kde spádově není možnost se dostat do úrovně kanalizačního potrubí, a je nutné přečerpat splaškovou vodu do spádové kanalizace. Jímka je opatřena revizním komínem s pochozím poklopem.
21% DPH pro firmy, pro přesnou cenu Vás budeme kontaktovat
Usazení samonosné přečerpávací jímky je nutné provést přesně podle montážního návodu.
Přečerpávací samonosná jímka se usazuje do vybagrované jámy na připravenou vyzrálou betonovou desku s armaturou. Nádrž se napouští vodou a zároveň rovnoměrně se obsypává zeminou zbavenou ostrých částí. Uvnitř nádrže je vždy o 20 cm více vody než zvenčí po obvodu zeminy. Obsypání samonosné jímky lze provést v jeden den.
Maximální zásyp samonosných jímek je 30 cm. Do 60 cm si můžete pomoci 30 cm extrudovaným polystyrenem a na něj zasypat 30 cm zeminy. Nad výšku zásypu 60 cm je nutné přebetonovat strop jímky i přes její okraje, a to až po sednutí zeminy po obvodu. Poté lze zasypat vyšší vrstvou zeminy.
Samonosné jímky jsou určené do stabilního podloží a nesmí se v místě usazení vyskytovat spodní voda, jílovitá nebo písčitá půda.
Vzhledem k tomu, že materiál, ze kterého je jímka vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5° C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).
- typ jímky: PJT – 2 (do tlakové kanalizace)
- objem 2,2 m3
- hmotnost: 100 kg
- vnější průměr: 1 400 mm
- vnitřní výška: 2 000 mm
- výška revizního komínu: 300 mm
- průměr revizního komínu: 610 mm
- pochozí poklop: ZDARMA
- nátokové potrubí – 110/125/160/210 mm
- výška ode dna k horní hraně nátoku: 1980 mm
- výška ode dna k horní hraně výstupního potrubí: 1400 mm
- výstupní potrubí průměr: 40 mm
- materiál: kvalitní polypropylen 1. jakosti

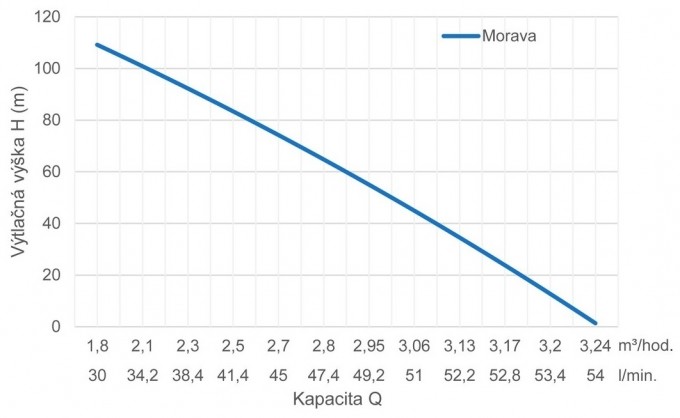

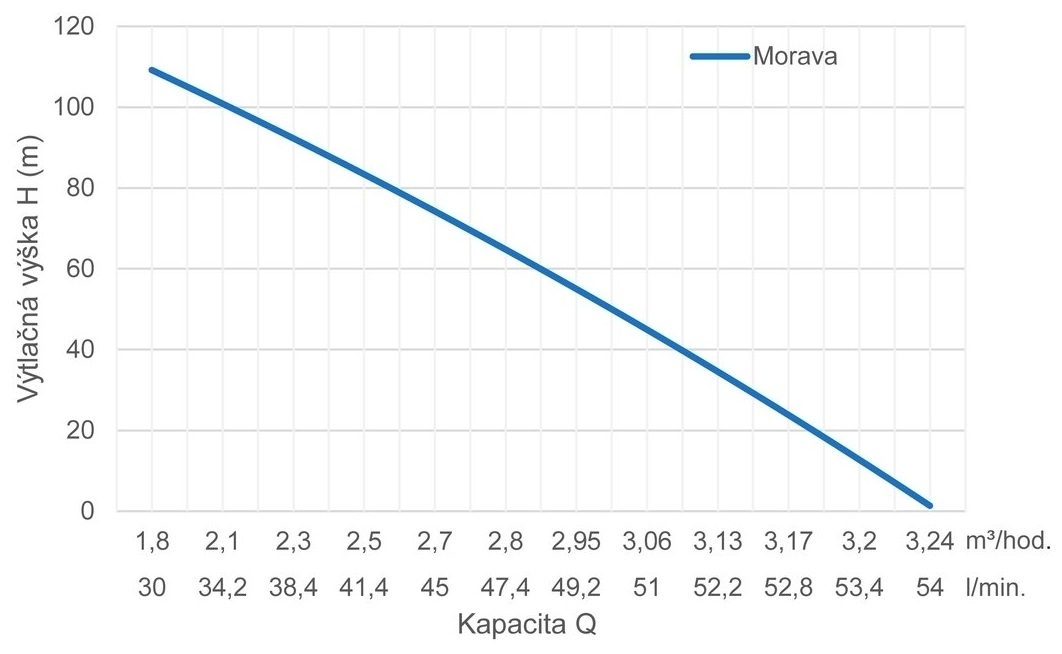

typ čerpadla: INOX MORAVA (vřetenové)
- výtlak: 90 m
- průtok: 55 l/min.
- napětí: 400 V
K přečerpávací jímce obdržíte tuto dokumentaci:
- prohlášení o shodě
- protokol vodotěsnosti
- montážní návod
- údržba a užívání výrobku
- protokol o předání
- záruční list (24 měsíců)
Termín dodání s využitím naší dopravy je u této přečerpávací jímky 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
Fotogalerie
Soubory ke stažení
montážní návod přečerpávací jímky samonosné
*.pdf ; 1.1 MB
